Y43X固定比例式減壓閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

減壓閥概述
我公司生產的比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。
該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。
我公司減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。

減壓閥主要技術參數

適用介質		水、氣體
適用溫度		≤90℃
壓力誤差		≤8％
最小開啟壓力	2∶1	0.2MPa
	3∶1	0.3MPa
連接形式		法蘭、內螺紋
主要零件材料	閥體	錫青銅	不銹鋼	鑄鐵
	內件	錫青銅	不銹鋼	錫青銅或不銹鋼

減壓閥主要外形尺寸（法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4213.5-84標準）

公稱通徑DN（mm）	A	D3
25	232	115/125
32	246	140/150
40	256	150/155
50	270	165/175
65	306	185/200
80	320	210/230
100	340	240/265
125	400	275/300
150	429	310/350
200	358	355/400

型號	公稱壓力	公稱通徑DN（mm）	L
YB43X0T （B型）	1.0	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230
YB43X6T （B型）	1.6	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230

公稱通徑DN（mm）	尺寸
公稱通徑DN（mm）	C	L	D
15	1/2"	80	50
20	3/4"	80	50
25	1"	90	54
32	1 1/4"	100	60
40	1 1/2"	110	68
50	2"	120	80

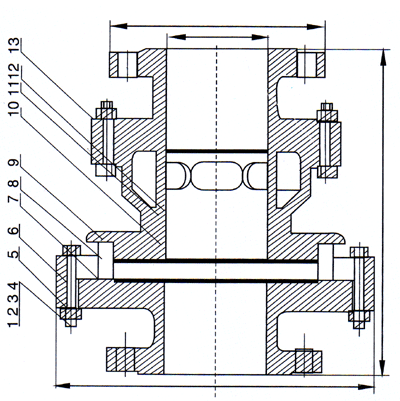

產品尺寸

溫馨提示：“Y43X固定比例式減壓閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
