150Lb鍛鋼法蘭截止閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

鍛鋼截止閥體蓋連接設計形式有三種
一、體蓋螺栓連接鍛鋼截止閥，按這種連接形式設計的閥門，其的閥體與閥蓋用螺栓連接，采用纏繞式墊片密封，優點是方便在使用中的維護；
二、體蓋焊接連接鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋全焊密封，優點是無外泄漏；三、是壓力自緊式閥蓋鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。您可以根據實際情況合理選用我們的鍛鋼閥門。
鍛鋼截止閥設計與應用規范：
1、設計制造：按ANSIB16.34； API602;BS5352
2、連接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺紋端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、閥門檢測和試驗;按API598
4、材料：按AISI/ASTM的規定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、標記按MSS-SP-25

鍛鋼截止閥結構
1、全徑或縮徑
2、明桿支架式
3、自定心壓板壓套式
4、螺栓連接、全焊密封連接以及內壓自緊式連接閥蓋
5、整體式上密封座
6、閥瓣可變換為節流型、針型、球型和止回型

鍛鋼截止閥適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保

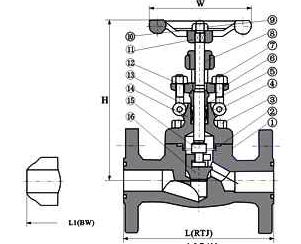

150Lb、300Lb、600Lb鍛鋼法蘭截止閥主要尺寸及重量

規格		壓力磅級	L	H（開）		W		D3	D2	D1	T	f	N-ф	重量（㎏）
英制	公制	壓力磅級	L	縮徑	全徑	縮徑	全徑	D3	D2	D1	T	f	N-ф	縮徑	全徑
1/2	15	150	108	158	163	100	100	35	60.5	89	11.5	1.6	4-16	4.5	6.9
		300	152						66.5	95	14.5	1.6	4-16	4.8	7.7
		600	165						66.5	95	14.5	6.4	4-16	5.6	7.8
3/4	20	150	117	163	193	100	125	43	70	98	13	1.6	4-16	6.9	9.8
		300	178						82.5	118	16	1.6	4-19	7.7	11.3
		600	190						82.5	118	16	6.4	4-19	7.8	12.5
1	25	150	127	193	250	125	160	51	79.5	108	14.5	1.6	4-16	9.8	13.5
		300	203						89	124	17.5	1.6	4-19	11	16.8
		600	216						89	124	17.5	6.4	4-19	12.5	17.5
1 1/4	32	150	140	250	250	160	160	63	89	118	16	1.6	4-16	13.5	19.5
		300	216						98.5	133	19.5	1.6	4-19	16.8	21.2
		600	229						98.5	133	21	6.4	4-19	17	23.5
1 1/2	40	150	165	250	291	160	180	73	98.5	127	17.5	1.6	4-16	19.5	28.5
		300	229						114.5	156	21	1.6	4-22.5	21.5	32.6
		600	241						114.5	156	22.5	6.4	4-22.5	23.5	38.5
2	50	150	203	291	312	180	200	92	120.5	152	19.5	1.6	4-19	28	30.3
		300	267						127	165	22.5	1.6	8-19	32.5	35
		600	292						127	165	25.5	6.4	8-19	38.8	42.2

10、20、40K鍛鋼法蘭截止閥主要尺寸及重量

規格		壓力 K級	L	H（開）		W		D3	D2	D1	T	f	N-ф	重量（㎏）
英制	公制	壓力 K級	L	縮徑	全徑	縮徑	全徑	D3	D2	D1	T	f	N-ф	縮徑	全徑
1/2	15	10K	108	158	163	100	100	52	70	95	12	1	4-15	4.8	7.2
		20K	152					52	70	95	14		4-15	5.2	8.0
		40K	165					55	80	115	20		4-19	7.4	9.8
3/4	20	10K	117	163	193	100	125	58	75	100	14	1	4-15	7.2	10.2
		20K	178					58	75	100	16		4-15	8.0	12.0
		40K	190					60	85	120	20		4-19	9.8	13.3
1	25	10K	127	193	250	125	160	740	90	125	14	1	4-19	10.2	14.2
		20K	203					740	90	125	16		4-19	12.0	15.7
		40K	216					70	95	130	22		4-19	13.3	18.5
1 1/4	32	10K	140	250	250	160	160	80	100	135	16	2	4-19	14.2	20.0
		20K	215					80	100	135	18		4-19	15.7	23.0
		40K	229					80	105	140	24		4-19	18.5	27.3
1 1/2	40	10K	162	250	291	160	180	85	105	140	16	2	4-19	20.0	29.5
		20K	229					85	105	140	16		4-19	23.0	35.4
		40K	241					960	120	160	24		4-23	27.3	38.6
2	50	10K	178	291	312	180	200	100	120	155	16	2	4-19	29.5	30.3
		20K	267					100	120	155	18		8-19	35.4	36.6
		40K	292					105	130	165	26		8-19	38.6	40.0

900-1500Lb鍛鋼法蘭截止閥主要尺寸及重量

規格		L	H（開）	W	D3	D2	D1	T	f	N-ф	重量
英制	公制	L	H（開）	W	D3	D2	D1	T	f	N-ф	B.B	W.B
1/2	15	216	207	100	60.5	82.5	120	22.5	6.4	4-22	7.4	8.0
3/4	20	229	207	100	66.5	89	130	25.5	6.4	4-22	12.5	13.2
1	25	254	240	125	71.5	101.5	150	29.5	6.4	4-26	16.0	17.4
1 1/4	32	279	258	160	81.0	111.1	159	29.5	6.4	4-26	17.2	19.0
1 1/2	40	305	290	160	92.0	124	180	32.0	6.4	4-30	23.0	24.5
2	50	268	337	180	124.0	165.1	216	38.5	7.9	8-26	29.8	31.0

900-1500Lb鍛鋼法蘭截止閥標準材質

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥瓣	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
3	閥桿	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
4	墊片	304夾柔性石墨		316夾PTFE
5	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圓柱銷	A276 420		A182 F304
8	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
9	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8
10	填料壓板	A105N	A182 F11	A182 F304(L)	A182 F316(L)
11．13	螺母	A194	A194 4	A194 8	A194 8M
12	閥桿螺母	A276 420
13	銘牌	SS
14	手輪	A197
15	填料	柔性石墨+碳素纖維PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～200℃

注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定。　CS＝碳鋼;AS＝合金鋼;SS＝不銹鋼

150-600Lb鍛鋼對焊截止閥主要尺寸及重量

規格		L			W	H(開)	重量（㎏）
英制	公制	150磅級	300磅級	600磅級	W	H(開)	150磅級	300磅級	600磅級
1/2	15	108	152	165	100	158	2.3	2.8	3.4
3/4	20	117	178	190	100	192	3.6	4.0	4.7
1	25	127	203	216	125	252	7.8	8.5	9.2
1 1/4	32	140	216	229	160	252	8.2	9.2	10.5
1 1/2	40	165	229	241	160	289	12.0	12.6	13.3
2	50	203	267	292	180	330	15.0	16.8	18.9

150-600Lb鍛鋼對焊截止閥標準材質

序號	零件名稱	CS to ASTM	AS to ASTM		SS to ASTM
		Type A105N	Type A182 F22		Type A182 F304	Type A182 F316(L)
1	閥體	A105N	A182 F22		A182 F304(L)	A182 F316(L)
2	閥瓣	A276 420	A276 304		A276 304(L)	A276 316(L)
3	閥桿	A182 F6a	A182 F304		A182 F304(L)	A182 F316(L)
4	密封座	A105	A182 F304		A182 F304(L)	A182 F316(L)
5	密封環	316	A182 F304		A182 F304(L)	F316(L)
6	閥蓋	A105N	A182 F22		A182 F304(L)	A182 F316(L)
7	圓柱銷	A276 420			A182F304
8	墊圈	A105N		A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4		A194 8	A194 8M
10	填料	柔性石墨+304絲			316夾PTFE
11	填料壓套	A276 420			A182 F304
12	填料壓板	A105			A182 F304
13	活節螺栓	A193 B7	A193 B16		A193 B8	A193 B8M
14	螺母	A194 2H	A194 4		A194 8	A194 8M
15	閥桿螺母	A276 420
16	手輪	A197
17	銘牌	SS
適用介質		水、蒸汽、油品等	水、蒸汽、油品等		硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃		-29℃～200℃
