Q44F不銹鋼三通球閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述
三通球閥可分為L(zhǎng)形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。

主要性能規范

型號	公稱壓力 PN(MPa)	試驗壓力(MPa)			適用溫度 (℃)	適用介質
型號	公稱壓力 PN(MPa)	殼體	液體密封	氣體密封	適用溫度 (℃)	適用介質
Q44F6P/C/R	1 6	2 4	1.76	0.6	≤150	水、蒸汽、油品等
Q44F-25P/C/R	2.5	3.75	2.75	0.6
Q44F-40P/C/R	4.0	6.4	4.4	0.6

主要零件材料

型號	零件名稱
型號	閥體	球體	閥桿	密封圈	填料
Q44F 6C	碳素鋼鑄件	1Crl8Ni9Ti	2Cr13	增強聚四氟乙烯對位聚苯	聚四氟乙烯
Q44F-25P	304	304	304
Q44F-40R	316	316	316

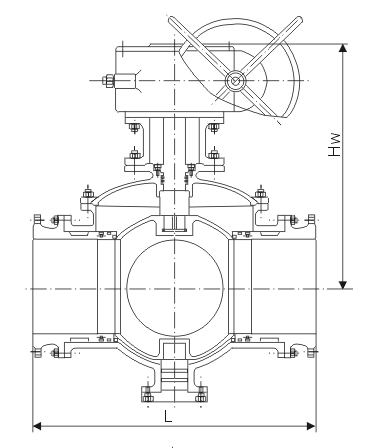

主要外形和連接尺寸

公稱壓力 PN(MPa)	主要尺寸	公稱通徑 {mm/in}
公稱壓力 PN(MPa)	主要尺寸	15/1/2	20/3/4	25/1	32/11/4	4/11/2	50/2/	65/21／2	80／3	100/4	125/5	1 /50/6	200/8
PNl.6MPa	L	1 50	1 64	1 80	200	220	230	260	280	320	380	440	500
PN2.5MPa	L1	75	82	90	100	110	115	130	140	160	190	220	250
PN4.0M Pa	H	90	90	102	115	135	140	155	185	21O	275	305	335
CLASSl50	W	120	140	155	250	250	35	350	420	700	1000	130	1800

產品尺寸

溫馨提示：“Q44F不銹鋼三通球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
