Q647型氣動固定式球閥(單作用氣缸)

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

用途及用途
Q647型氣動固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。

技術參數

公稱通徑DN（mm）		50200
公稱壓力PN(MPa)		1.6	2.5		4.0
公稱壓力 PS(MPa)	強度試驗	2.4	3.8		6.0
	密封試驗	1.8	2.8		4.4
材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯硬質合金
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類		醋酸類
	適用溫度	-28℃ - 300℃
執行器	型號	AW/DA/SR系列、GTD/GTE系列、QGSY系列等
	氣源壓力	0.4-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
		GB12237	GB12221	GB9113	GB9131	GB13927

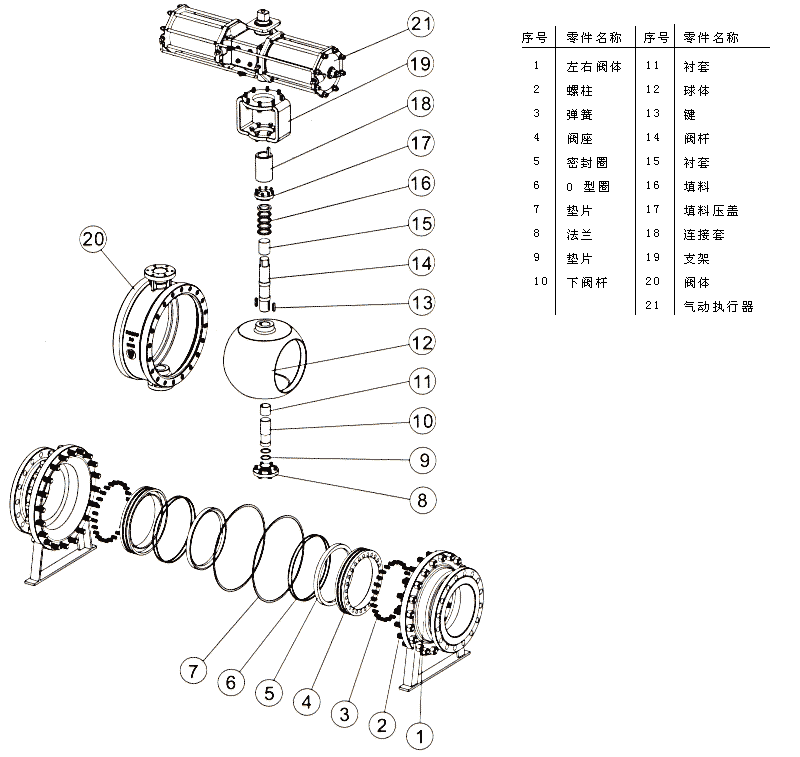

安裝尺寸表

公稱通徑 DN(mm)	尺寸															執 行器型號
	1.6MPa					2.5MPa					4.0MPa					執 行器型號
	L	D	D1	B	Z-фD	L	D	D1	B	Z-фD	L	D	D1	B	Z-фD	可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列執行器（以上選配僅供參考具體選區用根據實際要求）
50	203	160	125	16	48	216	160	125	20	48	216	160	125	20	48
65	222	180	146	18	48	241	180	145	22	88	241	180	145	22	88
80	241	195	160	20	88	283	195	160	22	88	283	195	160	22	88
100	305	215	180	20	88	305	230	190	24	8-23	305	230	190	24	8-23
125	356	245	210	22	88	381	270	220	28	8-25	381	270	220	28	8-25
150	394	280	240	24	8-23	403	300	250	30	8-25	403	300	250	30	8-25
200	457	335	295	26	12-23	502	360	310	34	12-25	502	375	320	33	12-30
250	533	405	355	30	12-25	586	425	370	36	12-30	.	.	.	.	.
300	610	460	410	30	12-25	648	485	430	40	16-30	.	.	.	.	.
350	686	520	470	34	16-25	762	550	490	44	16-34	.	.	.	.	.
400	762	580	525	36	16-30	838	610	550	48	16-34	.	.	.	.	.
450	864	640	585	40	20-30	914	660	600	50	20-34	.	.	.	.	.
500	914	705	650	44	20-34	991	730	660	52	20-41	.	.	.	.	.
